本機為一臺315噸大臺面的三梁四柱液壓機，是公司為河北客戶設計定做的一款多頂桿拉伸液壓機，機器噸位為315噸，主要用于鋁合金燃油箱蓋拉伸成型工藝。該機器的主要特點是拉伸產品是在拉伸模中完成，315噸多頂桿拉伸液壓機設計設置好拉伸所需要的壓力、行程、速度等即可完成。公司還可以由液壓機來拉伸成型不銹鋼、鋁合金產品。有雙動薄板拉伸液壓機、單動薄板拉伸液壓機。從機身結構上，分為四柱式拉伸機、框架式拉伸液壓機等。
315噸鋁合金燃油箱蓋拉伸成型液壓機中多頂桿液壓墊裝置的特點：液壓墊以及驅動機構，液壓墊嵌裝在空腔內，液壓墊與315噸多頂桿拉伸液壓機上的工作臺滑動接觸；驅動機構固定安裝空腔底部，驅動連接液壓墊；液壓墊上豎直設置有若干頂桿，頂桿上端穿過液壓機的工作臺伸出并均勻分布在設置在液壓機的工作臺上的下模周側；驅動機構包括若干快速油缸，若干加壓油缸，快速油缸與加壓油缸交替安裝在空腔底部，快速油缸，加壓油缸的活塞桿分別與液壓墊固定連接，快速油缸與加壓油缸組合控制液壓墊上下移動.設計合理，結構簡單，采用快速油缸與加力油缸組合控制，提高效率，采用平面導向板以及調節機構，加大了導向面積，提高了平行度和產品合格率，簡化了維修。
拉伸過程：
315噸多頂桿拉伸液壓機在拉伸鋁合金燃油箱蓋過程中，鋁合金件被料坯夾具緊緊夾住。滑塊及相連的上模快速移動，然后對拉伸墊系統施加一定315噸位的沖壓力，并將鋁合金件壓制到下模中。伺服插裝閥控制著拉伸墊系統的拉伸力，然后確保液壓缸在所需時間返回到指定的起始位置。根據工件不同（例如車頂、車門或擋泥板），壓力控制器中會為特定模具設定不同的拉伸力。這些通過單獨的軸控制器控制，從而確保物料以好的方式流動。為了防止設備中出現壓力沖擊，回油管中還安裝了一個緩沖蓄能器。

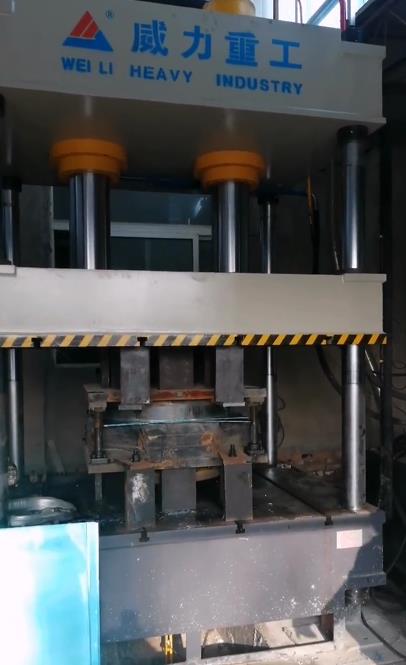

315噸四柱液壓機拉伸鋁合金燃油箱蓋過程
為方面模具能夠方面取出，廠家在設計拉伸液壓機時，多設置頂出液壓缸和頂出桿來實現制品頂出，頂出力、速度、位置、行程和頂出次數可由液壓系統、控制系統進行調節。液壓頂?出有如下優點：
1、頂出力、頂出速度可調，因此，即使是薄壁的產品，也不易使產品變形或損壞，可以順利地進行脫模。
2、頂桿可以多次反復地進行沖擊動作，因此可以使產品可靠地自動掉落。
3、頂出的動作時間(動作位置)與注射成型機的開、合模行程沒有直接關系，能在開模過程中以及開模后頂出制件。
4、在成型有嵌件的產品時，能夠使頂桿在合模之前自行復位，插人嵌件比較方便，液壓頂出裝置有利于縮短注射成型機循環周期和實現自動化生產，目前應用十分廣泛。
拉伸液壓機的應用領域非常廣泛，山東威力重工機床有限公司可根據用戶需求設計，案例有：不銹鋼水箱板拉伸壓機、不銹鋼鍋碗瓢盆液壓機、電飯煲內膽拉伸機、不銹鋼水槽拉伸機、封頭拉伸機、燈罩拉伸機、護欄板拉伸液壓機、汽車配件拉伸機、厚板拉伸機、薄板拉伸機、深拉伸液壓機、淺拉伸液壓機等等，案例很多這里就不一一列舉。液壓墊拉伸、頂出缸拉伸、雙動薄板拉伸、單動薄板拉伸等液壓機根據工藝需求定做，所需拉伸機噸位100噸-5000噸均可設計定做。采購定做了解拉伸液壓機歡迎來廠實地考察，或致電聯系張經理：18306370898（可加微信）
